Fibra multimode insensible a la flexió
Descripció del producte La fibra multimode insensible a la flexió està dissenyada per a xarxes òptiques de -distància curta i gran-ample de banda on l'espai limitat pot dificultar la flexió de la fibra. A diferència de la fibra multimode convencional, el seu nucli optimitzat i l'estructura d'índex de refracció-ajuden a mantenir l'òptica...
- Introducció al producte
Doblar fibra multimode insensible|Xina Super Tech
Fibra multimode insensible a la flexió
Dissenyat per a enllaços òptics-de curt abast on l'espai d'encaminament del cable és limitat,doblegar la fibra multimode insensibleajuda a reduir la pèrdua òptica addicional en condicions de flexió especificades. Les configuracions OM3, OM4 i OM5 es poden seleccionar segons la velocitat de transmissió, la distància de l'enllaç, la compatibilitat del transceptor i la construcció del cable.
Quan importa el rendiment de la flexió?
En instal·lacions òptiques d'alta-densitat, l'espai d'encaminament disponible pot esdevenir un factor limitant. Els camins curts de fibra al voltant d'interruptors, panells de connexió, equips de servidor i maquinari de bastidor poden introduir corbes que no formaven part de la disposició original del cable.
La fibra multimode optimitzada de Bend- està pensada per a aquestes condicions. El seu disseny òptic està desenvolupat per mantenir un millor confinament de la llum quan la fibra es corba, ajudant a limitar la pèrdua de macroflexió addicional en condicions de prova definides.
Encaminament dens
Adequat per a camins d'encaminament compactes al voltant de bastidors, panells de connexió, armaris, commutadors i equips de xarxa.
Enllaços d'{0}}abast curt
Les configuracions OM3, OM4 i OM5 es poden seleccionar per a arquitectures de xarxa òptica de curt-abast compatibles.
Flexibilitat d'instal·lació
El rendiment de corba millorat pot ajudar a reduir l'impacte dels corbes d'encaminament inevitables mentre es respecta el radi de corbat especificat.
OM3 vs OM4 vs OM5
Seleccioneu la fibra segons el disseny complet de l'enllaç: transceptor, amplada de banda, distància de transmissió, longitud d'ona i futurs requisits d'actualització.
| Factor de selecció | OM3 | OM4 | OM5 |
|---|---|---|---|
| Nucli / Revestiment | 50/125 μm | 50/125 μm | 50/125 μm |
| Focus d'aplicació | Enllaços d'-alta velocitat-breu | Enllaços d'-ample de banda més alt-de curt abast | Aplicacions multimode de banda ampla |
| Longitud d'ona comuna | 850 nm | 850 nm | 850 nm i aplicacions de banda ampla seleccionades |
| Consideració principal | Compatibilitat i cost del projecte | Marge d'ample de banda | Arquitectura de banda ampla i compatibilitat amb el transceptor |
Rendiment de flexió en condicions definides
Pèrdua de macroflexió
La flexió pot provocar que els modes òptics surtin de la regió guiada. El disseny de la fibra influeix en la quantitat de pèrdua addicional generada durant la flexió.
El radi de curvatura encara importa
La flexió-insensible no significa una capacitat de flexió il·limitada. El radi de corbat mínim aplicable depèn de la construcció seleccionada i de les condicions de prova.
Projecte-Avaluació específica
Per a aplicacions exigents, la longitud d'ona, el radi de flexió, el nombre de voltes i la pèrdua addicional acceptable s'han de confirmar abans de la producció.
Subministrament de fibra multimode insensible a la flexió

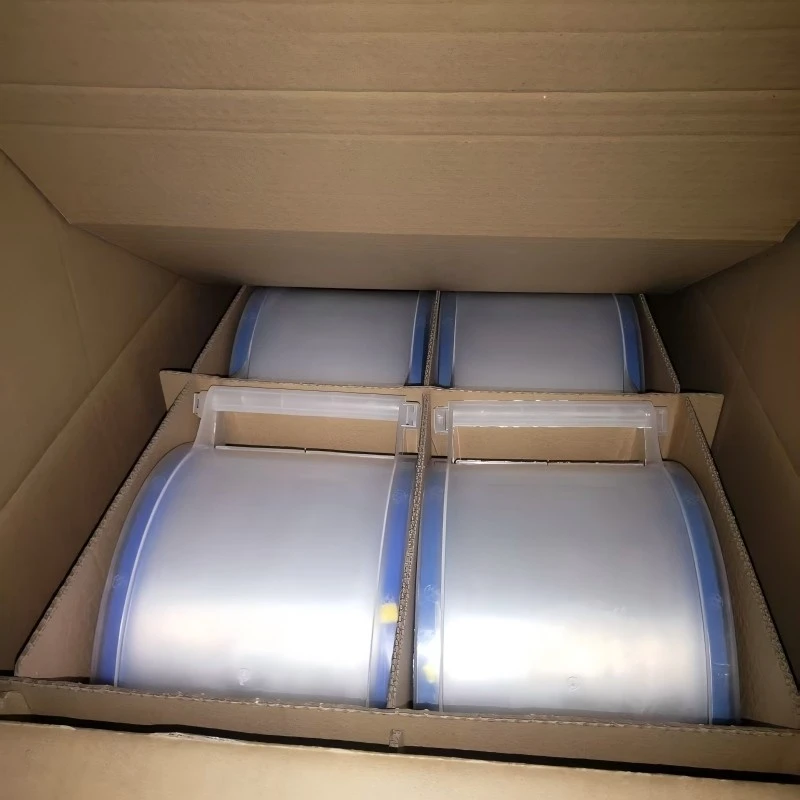

La fibra es pot subministrar en bobines i preparar-se segons els requisits de fabricació de cables òptics, muntatge de fibres i adquisició a granel.
Subministrament de bobina de fibra
Adequat per a fabricants de cable òptic, proveïdors de muntatge de fibra i requisits de compra a granel.
Producció-Fibra Ready
La longitud de la fibra, la configuració de la bobina, la identificació i l'embalatge es poden discutir segons el procés de producció posterior.
Especificacions del producte
| Paràmetre | Especificació |
|---|---|
| Tipus de producte | Fibra multimode insensible a la flexió |
| Categoria de fibra | OM3 / OM4 / OM5 segons la configuració seleccionada |
| Diàmetre del nucli | 50 μm |
| Diàmetre del revestiment | 125 μm |
| Diàmetre de recobriment | Segons la construcció de fibra seleccionada |
| Longitud d'ona de funcionament | 850/1300 nm |
| Atenuació | Segons el grau de fibra i les especificacions seleccionades |
| Ample de banda modal efectiu | Segons el grau d'OM seleccionat |
| Rendiment de flexió | Depèn del grau de fibra i de les condicions de prova definides |
| Longitud de la fibra | Personalitzat |
| Embalatge | Bobina estàndard o embalatge personalitzat |
On s'adapta la fibra multimode insensible a la flexió
Connexions òptiques curtes entre commutadors, servidors, panells de connexió i equips compatibles.
Per a entorns on diverses connexions òptiques comparteixen espai d'encaminament limitat.
Les configuracions OM3 i OM4 es poden considerar per a enllaços multimode d'alta velocitat-compatibles.
Útil on els dissenys de pegats compactes poden crear condicions d'encaminament més ajustades.
Disponible per a fabricants de cables i proveïdors de muntatges de fibra que requereixen especificacions de fibra definides.
Sis paràmetres per confirmar abans de l'adquisició
01. Grau OM
OM3, OM4 o OM5 segons l'arquitectura de xarxa.
02. Transceptor
Confirmeu la categoria de fibra multimode admesa pel transceptor òptic.
03. Longitud d'ona
Confirmeu la longitud d'ona de funcionament requerida pel sistema de transmissió.
04. Distància d'enllaç
Comproveu la distància de transmissió requerida.
05. Condició de flexió
Proporcioneu el radi de corba mínim o la condició real d'encaminament si es coneix.
06. Construcció de cables
Confirmeu els requisits de recobriment, desmuntatge, empalmament, muntatge i embalatge.
Necessites la fibra multimode adequada per a una aplicació d'-encaminament ajustat?
Envieu-nos el vostre grau d'OM, longitud d'ona, velocitat objectiu, distància d'enllaç, radi de curvatura, longitud de fibra i quantitat. Podem ajudar a confirmar l'especificació de fibra adequada.
Sol·licita un pressupost Sol·licitar suport tècnicPreguntes freqüents
És la fibra multimode insensible a la flexió{0}}la mateixa que la fibra G.657?No. G.657 s'associa amb fibra de mode únic-insensible a la flexió-. Els productes multimode s'especifiquen generalment segons categories com ara OM3, OM4 i OM5.
Quina diferència hi ha entre la fibra multimode estàndard i la fibra multimode insensible a la flexió-?La diferència clau és el disseny òptic utilitzat per millorar el rendiment en condicions de flexió i reduir la pèrdua de macroflexió addicional en condicions definides.
He de triar OM3, OM4 o OM5?L'elecció depèn del vostre transceptor, velocitat, distància de l'enllaç, amplada de banda, longitud d'ona i arquitectura de xarxa.
La flexió-insensible vol dir que la fibra es pot doblegar sense limitacions?No. Durant la fabricació i instal·lació del cable, encara s'ha de respectar el radi de curvatura mínim aplicable.
Pots proporcionar mostres?La disponibilitat de la mostra es pot discutir segons el grau de fibra, la longitud, l'embalatge i els requisits del projecte requerits.
