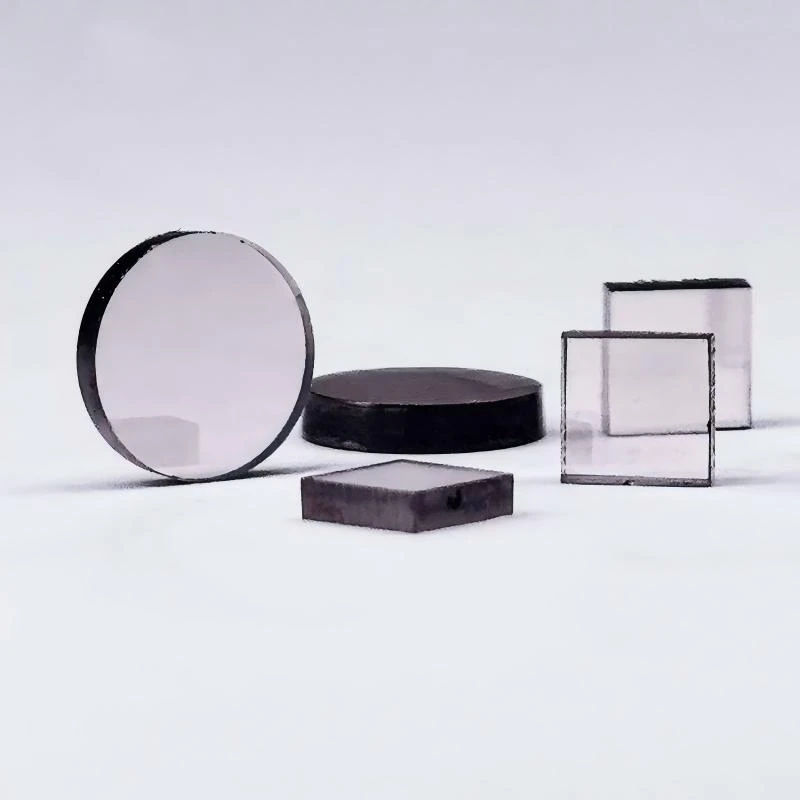

Finestra IR de diamant



Diamond IR Window és un component òptic d'infrarojos d'ultra{0}}alt-rendiment dissenyat per a entorns exigents on els materials convencionals com ZnSe, Ge o safir no poden proporcionar simultàniament una alta transmissió, conductivitat tèrmica, resistència mecànica i durabilitat. Fabricat amb tecnologia de diamant sintètic CVD d'alta -puresa, ofereix una transmissió d'infrarojos excepcional a través d'un ampli rang espectral alhora que dissipa de manera eficient la calor generada pels sistemes òptics d'alta-potència. Aquestes propietats la converteixen en una solució ideal per a imatges infrarojes, sistemes làser, equips d'espectroscòpia, sensors aeroespacials i aplicacions de monitoratge industrial dures que requereixen una llarga vida útil i un rendiment òptic estable.





1.Conductivitat tèrmica excepcional per a sistemes-d'alta potència
La conductivitat tèrmica del diamant CVD pot superar els 1800 W/m·K, significativament superior als materials de finestres infrarojos convencionals. Això permet una ràpida dissipació de calor dels sistemes òptics d'alta-energia, reduint els efectes de lents tèrmiques, la distorsió òptica i el sobreescalfament localitzat que pot degradar la precisió de la mesura o escurçar la vida útil dels components.

2. Alta transmissió d'infrarojos amb una àmplia cobertura espectral
Mitjançant el creixement controlat de cristalls i la reducció d'impureses durant el procés de deposició CVD, el nivell d'absorció òptica es minimitza. Això permet una transmissió excel·lent des de la regió ultraviolada a través de l'espectre infraroig, fent que el component sigui adequat per a múltiples tecnologies de detecció i imatge mitjançant una única plataforma òptica.

3.Resistència mecànica superior i resistència al desgast
A diferència dels fràgils cristalls infrarojos, el diamant sintètic té una duresa extrema i una resistència a les ratllades. Això redueix molt els danys a la superfície causats per partícules en l'aire, procediments de neteja i operacions a llarg termini-en entorns industrials, ajudant a mantenir la claredat òptica durant períodes de servei prolongats.

4.Excel·lent estabilitat química i ambiental
La densa estructura de diamant proporciona una forta resistència als gasos corrosius, la humitat i els ambients químicament agressius. Això és especialment important per als equips de monitorització industrial que operen en plantes químiques, instal·lacions de semiconductors i instal·lacions offshore on els materials òptics convencionals es poden degradar amb el temps.

5. Baixa expansió tèrmica per a l'estabilitat dimensional
El diamant presenta un coeficient d'expansió tèrmica extremadament baix, la qual cosa permet que la finestra òptica mantingui la precisió dimensional sota fluctuacions ràpides de temperatura. Això millora l'estabilitat del sistema en aplicacions d'instrumentació aeroespacial, de defensa i científica.





1.Imatge infraroja i càmeres tèrmiques
Els sistemes d'imatge d'infrarojos requereixen finestres que permetin la màxima transmissió alhora que resisteixen els danys ambientals. L'alta eficiència de transmissió i la duresa excepcional garanteixen una qualitat d'imatge estable fins i tot en sistemes de vigilància exterior, inspecció industrial i-a llarg termini exposats a pols i variacions de temperatura.

2.Sistemes làser-d'alta potència
Els equips làser generen una calor significativa al voltant de les interfícies òptiques. La conductivitat tèrmica superior del diamant CVD ajuda a eliminar la calor del camí òptic, reduint la distorsió tèrmica i millorant l'estabilitat del feix. Això el fa especialment valuós en làsers de CO₂-d'alta potència i sistemes fotòniques avançats.

3.Equip d'espectroscòpia FTIR
L'espectroscòpia d'infrarojos de transformada-Fourier es basa en una transmissió precisa del senyal. L'àmplia transparència espectral i la baixa absorció òptica ajuden a millorar la sensibilitat de mesura, especialment en aplicacions de recerca científica, anàlisi farmacèutica i caracterització de materials.

4.Sensors aeroespacials i de defensa
Els sistemes de sensors d'avions i satèl·lits sovint es troben amb canvis ràpids de temperatura, vibracions i condicions de funcionament dures. La combinació de baixa expansió tèrmica, alta resistència i excel·lent transmissió d'infrarojos permet un rendiment fiable quan la fallada òptica no és acceptable.

5. Seguiment de processos industrials
Molts processos industrials impliquen altes temperatures, gasos corrosius o partícules abrasives. Les finestres òptiques de diamant protegeixen els sensors sensibles alhora que mantenen les mesures infrarojes precises, reduint la freqüència de manteniment i el temps d'inactivitat de l'equip.













Paràmetre	Especificació
Material	Diamant sintètic CVD
Estructura de cristall	Diamant policristalí
Puresa	Superior o igual al 99,9% de carboni
Interval de transmissió	UV a infraroig llunyà
Conductivitat tèrmica	Fins a 1800–2200 W/m·K
Duresa	10 Mohs
Densitat	3,51 g/cm³
Coeficient d'expansió tèrmica	~1.0 × 10⁻⁶ /K
Acabat superficial	Grau òptic polit
Gamma de diàmetres	3 mm – 150 mm
Interval de gruix	0,2 mm – 10 mm
Planitud	Fins a λ/10
Rugositat superficial	Ra < 10 nm (disponible personalitzat)
Opcions de recobriment	Recobriment AR / Recobriments òptics personalitzats
Entorn de funcionament	Buit, alta temperatura, condicions corrosives
